起重设备吊钩分类介绍

吊钩的分类极广,一般包括卸扣、吊环、片式吊钩、锻造式吊钩、圆环、梨形环、吊环、组合吊环、S钩、鼻吊钩、美式吊钩、羊角吊钩 、眼形滑钩、带保险卡吊环螺钉、链条卸扣等,现在主要介绍下面三种:

  片式吊钩

  片式吊钩分为单钩和双钩两种,一般用C3和16Mn钢板多片重叠铆成。这种吊钩结构简单,工作可靠,且维修方便。单钩多用于铸造起重机上,双钩多用于100吨以上的通用起重机中。

  锻造式吊钩

  锻造吊钩分为单钩和双钩这两种。普遍用20、20MnSi钢整体锻造而成。因为单钩偏心,受力不及双钩的对称受力有利,所以75吨以下中小吨位起重机多用单钩,75吨以上大吨位的起重机多用双钩。这种吊钩应用十分广泛,已形成系列。用于钢丝绳有脱钩危险时,因装置安全钩。

  吊环

  吊环比吊钩的受力情况有利,起重量相同时,它的自重较轻,但使用没有吊钩方便,所以吊环的使用远不如吊钩普遍。它主要用于工作频繁、起重量很大的起重机上。其结构分为整体式和铰接式两种,后者使用较多。

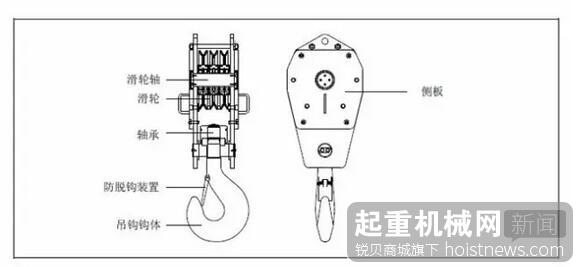

吊钩钩体每年至少检查一次,使用着色探伤、磁粉探伤、超声波探伤或X射线探伤等。检查吊钩是否变形、局部冷变形和夹爪挤压、裂纹、磨损、生锈。锁定吊钩螺母的接头。

  变形:如果与原始尺寸相比,钩爪增大了10 %以上,则必须更换吊钩。原始尺寸记录在吊钩上。逐个对其进行测量。

  腐蚀:必须检查螺纹和被操作轴是否存在腐蚀和磨损。为此,必须旋松轴上的吊钩螺母。

  如果需要再处理以清除腐蚀,则该过程不可造成螺纹型芯直径超过5%,否则,必须更换吊钩。不及时更换报废零件、缺乏必要的安全防护、保养,是对自己的不负责任。
